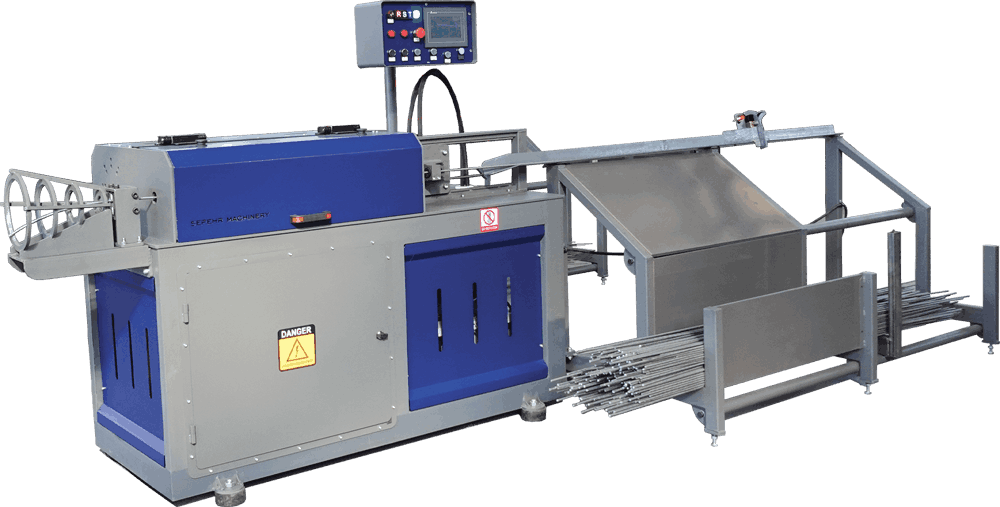

دستگاه شاخه کن مفتول چیست؟
دستگاه شاخه کن مفتول، دستگاهی است که مفتول را از حالت کلاف به صورت شاخه در آورده و به اندازه دلخواه و تنظیم شده، برش می زند.
| مشخصات فنی دستگاه شاخه‌کن | ||||
|---|---|---|---|---|
| ردیف | مشخصات | تیپ ۱ | تیپ ۲ | تیپ ۳ |
| ۱ | قطر مفتول | 2-4mm | 3.5-7mm | 6-10mm |
| ۲ | طول شاخه | ۲ متر | ۲ متر | 2 متر (در صورت نیاز مشتری با طولهای بیشتر نیز ساخته می شود) |
| ۳ | طول دستگاه | ۳.۷۵ متر | ۳.۷۵ متر | ۴.۴۵ متر |
| ۴ | توان موتور اصلی | 3kw | 4kw | 7.5kw |
| ۵ | توان موتور هیدرولیک کاتر | 2.2kw | 3kw | 3kw |
| ۶ | سرعت شاخه کردن مفتول | ۲۵-50 متر بر دقیقه | ۲۵-50 متر بر دقیقه | ۱۸-۳۰ متر بر دقیقه |
| ۷ | تعداد گیربکس کشش | ۲ عدد | ۲ عدد | ۳ عدد |
| ۸ | سرعت چرخش توپی | 2800rpm | 2500rpm | 1500rpm |
| ۹ | متعلقات | هاسپل کلاف باز کن | هاسپل کلاف باز کن | هاسپل کلاف باز کن |
| 10 | برق مورد نیاز | 9 آمپر | 13 آمپر | 20 آمپر |
- بازه قطر مفتول برای دستگاه شاخه کن، توسط مشتری قابل تغییر است.
- دارای سیستم PLC برای کنترل دقیق پروسه تولید
- دارای سیستم HMI (تاچ پنل) 9 اینچ برای برنامه ریزی های مختلف تولید
- برق مورد نیاز حداقل ۵۰ آمپر ۳ فاز
انواع دستگاه شاخه کن
1- شاخه کن نوردی
2- شاخه کن چکشی
دستگاه شاخه کن چکشی
دستگاه شاخه کن چکشی یکی از انواع دستگاه‌های صاف‌کن و برش میلگرد است. این دستگاه برای صاف‌کردن مفتولها و میلگردهای با قطر تا 10 میلیمتر کاربرد دارد و به جای استفاده از غلطک‌های متعدد، از سیستم چکش‌زنی (دوزه) برای اصلاح خمیدگی‌های میلگرد استفاده می‌کند. عملکرد دستگاه شاخه کن چکشی به صورت زیر است:
ورود میلگرد یا مفتول:
میلگرد یا مفتول از کلاف یا قرقره به دستگاه وارد می‌شود. معمولاً مفتول به صورت رول یا کلاف در دستگاه قرار می‌گیرد.
چکش‌زنی برای صاف‌کاری:
در دستگاه شاخه کن چکشی، از سیستم دوزه (چکش) برای صاف کردن خمیدگی‌ها و تاب‌های مفتول یا میلگرد استفاده می‌شود. دوزه‌ها به‌صورت سریع و متوالی به دور مفتول می چرخند و در جهات مختلف به آن فشار وارد می نمایند و خمش‌ها را اصلاح می‌کنند. این سیستم ضربات دقیق را در نقاطی که خمیدگی‌ها وجود دارند، وارد می‌کند.
به دلیل این مکانیزم، دستگاه شاخه کن چکشی برای صاف‌کردن مفتولها و میلگردهای نازک‌تر(معمولا کمتر از 10 میلیمتر) و خمیده مناسب است.
تنظیم طول و برش:
دستگاه شاخه کن، مجهز به سیستم اندازه‌گیری طول است و تعیین می‌کند میلگرد یا مفتول پس از صاف شدن، در چه طولی باید بریده شود.
تیغه‌های برش (کاتر) با دقت بالا در طولهای تنظیم‌شده، مفتول یا میلگرد را قطع می‌کنند. این برش‌ها به‌صورت دقیق انجام می‌شود تا میلگردهای با طول مساوی، صاف و بدون پلیسه حاصل شوند.

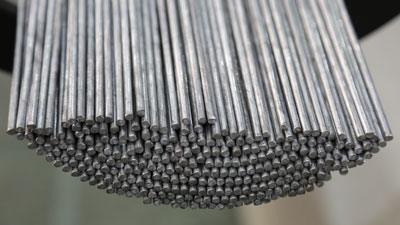

جمع‌آوری شاخه‌های صاف‌شده:
پس از برش، میلگردهای صاف‌شده در بخش ذخیره مفتول، جمع‌آوری می‌شوند و برای بسته‌بندی یا انتقال به مراحل بعدی تولید آماده می‌شوند.
ویژگی‌های کلیدی دستگاه شاخه کن چکشی:
- سرعت بالا: به دلیل سیستم چکش‌زنی سریع، این دستگاه می‌تواند حجم زیادی از مفتول را در مدت زمان کوتاهی صاف کرده و برش دهد. (حداکثر سرعت دستگاه شاخه کن که ما به آن دست پیدا کرده‌ایم، سرعت تولید 53 متر بر دقیقه است.)
- دقت در صاف‌کاری: برای میلگردها و مفتول‌های نازک که نیاز به دقت بالاتری در صاف‌کاری دارند از شاخه کن چکشی استفاده می‌شود.

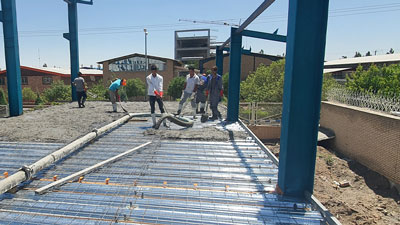

- کاربرد در صنایع مفتولی: این دستگاه بیشتر در صنایعی مانند تولید مش‌های مفتولی، نرده‌های فلزی و سایر محصولات مفتولی که به میلگردهای صاف و برش‌خورده نیاز دارند، استفاده می‌شوند.
دستگاه شاخه کن نوردی
دستگاهی است که برای صاف کردن و برش میلگرد یا مفتول‌های فلزی به طولهای مورد نیاز استفاده می‌شود. این دستگاه به‌ویژه در صنایع ساخت‌وساز و تولید قطعات فلزی برای آماده‌سازی میلگردها و مفتولها برای استفاده‌های مختلف کاربرد دارد. به‌طور کلی، عملکرد شاخه کن نوردی به چند مرحله تقسیم می‌شود:
ورود میلگرد یا مفتول:
مفتول یا میلگرد به صورت کلاف یا قرقره وارد دستگاه می‌شود.
فرآیند صاف‌کاری:
میلگرد یا مفتول از میان غلطک‌های متعدد افقی و عمودی عبور داده می‌شود. این غلطک‌ها به گونه‌ای تنظیم شده‌اند که به تدریج خمیدگی‌های میلگرد را در دو جهت افقی و عمودی صاف کنند.
اندازه‌گیری و تنظیم طول:
دستگاه مجهز به سیستم اندازه‌گیری طول میلگرد یا مفتول است که با استفاده از موتورهای سروو و انکودر، شاخه‌ها را با دقت بالا در طول موردنظر تعیین و برش می‌زند.
برش:
پس از صاف‌شدن و رسیدن به طول مشخص، میلگرد یا مفتول با استفاده از تیغه برشی دستگاه (کاتر)، بریده می‌شود. این تیغه با دقت و سرعت بالا کار می‌کند.
تخلیه و جمع‌آوری:
میلگردهای صاف‌شده و بریده‌شده به صورت شاخه از دستگاه خارج شده و در بخش ذخیره مفتول به صورت یک دسته مفتول، جمع‌آوری می‌شوند.
اگر دقت بالایی در شاخه کردن مفتولها نیاز نباشد می توان از دستگاه شاخه کن نوردی که از سرعت نسبتا بالا و استهلاک بسیار کمتری برخوردار است، استفاده کرد.
فیلم دستگاه شاخه کن مفتول
مزایای دستگاه شاخه کن مفتول شرکت مش متال
طراحی بسیار ساده
قیمت مناسب
عدم نیاز به نیروی متخصص
کارکرد بدون توقف
سرعت بالا
قابلیت برنامه ریزی
تعمیرات آسان
قطعات در دسترس
سیستم برش هیدرولیک
سوالات متداول
۱- انواع دستگاه شاخه کن کدامند؟
طراحی و تولید دستگاه شاخه کن با توجه به سفارش مشتری، به دو صورت انجام می شود: شاخه کن نوردی – شاخه کن چکشی
۲- ابعاد و فضای مورد نیاز برای دستگاه شاخه کن چقدر است؟
ابعاد دستگاه شاخه کن با توجه به حداکثر طول مفتول شاخه متفاوت است. عرض دستگاه ۱ متر و طول دستگاه= ۱.۵ متر + حداکثر طول مفتول شاخه می باشد. فضای مورد نیاز برای دستگاه، عرض ۲ متر و طول ۵.۵ متر + حداکثر طول مفتول شاخه می باشد.
۳- طراحی و ساخت دستگاه شاخه کن، چقدر زمان نیاز دارد؟
زمان مورد نیاز برای ساخت دستگاه شاخه کن حداکثر ۴۰ روز کاری است.
