راهنمای خرید خط کشش مفتول؛ بررسی مشخصات، ظرفیت و نکات مهم
راهنمای خرید خط کشش مفتول؛ بررسی مشخصات، ظرفیت و نکات مهم
خرید خط کشش مفتول یکی از تصمیمهای مهم برای کارخانهها و مجموعههایی است که در زمینه تولید مفتول و صنایع مفتولی فعالیت میکنند. انتخاب یک خط کشش مناسب تنها به قیمت دستگاه محدود نمیشود؛ بلکه عواملی مانند قطر مفتول ورودی و خروجی، سرعت تولید، ظرفیت خط، تعداد مراحل کشش، نوع سیستم کنترل، مصرف انرژی، کیفیت تجهیزات و خدمات پس از فروش، تأثیر مستقیمی بر هزینه تمامشده و کیفیت محصول نهایی دارند.
خط کشش مفتول وظیفه دارد با عبور دادن مفتول از قالبهای کشش، قطر آن را به اندازه مورد نظر کاهش داده و در عین حال خواص مکانیکی و ابعادی مورد نیاز محصول را ایجاد کند. بنابراین پیش از خرید، باید مشخصات خط با نوع محصول و ظرفیت تولید موردنظر هماهنگ باشد.
در این مقاله مهمترین نکاتی را که هنگام خرید خط کشش مفتول باید بررسی کنید، مرور میکنیم.
خط کشش مفتول چیست؟

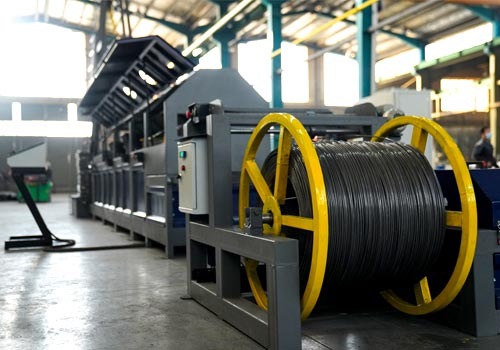

خط کشش مفتول مجموعهای از تجهیزات مکانیکی و کنترلی است که برای کاهش قطر مفتول و افزایش طول آن از طریق فرآیند کشش سرد استفاده میشود. مفتول اولیه پس از ورود به خط، بهصورت مرحلهای از قالبهای کشش عبور میکند و در هر مرحله قطر آن کاهش پیدا میکند.
یک خط کشش میتواند از بخشهایی مانند سیستم بازکننده کلاف، واحد پوستهزدایی، تجهیزات روانکاری، قالبهای کشش، درامهای کشش، سیستم انتقال نیرو، انکودر، تابلو برق، PLC و HMI تشکیل شود.
انتخاب آرایش تجهیزات و تعداد مراحل کشش به قطر اولیه، قطر نهایی، جنس مفتول و ظرفیت تولید موردنظر بستگی دارد.
۱. قطر مفتول ورودی و خروجی را مشخص کنید
اولین و مهمترین نکته در خرید خط کشش، تعیین محدوده قطر مفتول ورودی و قطر محصول نهایی است. برای مثال، اگر قرار است مفتول با قطر ۶.۵ میلیمتر وارد خط شده و به قطرهای پایینتر تبدیل شود، باید خطی انتخاب شود که برای این محدوده طراحی شده باشد.
تعداد مراحل کشش و میزان کاهش قطر در هر مرحله نیز باید متناسب با این مشخصات تعیین شود. نمیتوان تنها بر اساس حداکثر قطر ورودی یک دستگاه تصمیم گرفت؛ زیرا محصول نهایی و میزان کاهش قطر نیز در طراحی خط اهمیت زیادی دارد. بنابراین هنگام دریافت پیشنهاد قیمت، بهتر است قطرهای زیر را بهصورت دقیق در اختیار سازنده قرار دهید:
- قطر مفتول ورودی
- قطر یا قطرهای محصول نهایی
- جنس و گرید مفتول
- مشخصات مکانیکی محصول نهایی
۲. ظرفیت تولید خط کشش را بررسی کنید
سرعت تولید یکی از مهمترین پارامترها در انتخاب خط کشش مفتول است. سرعت خط معمولاً بر اساس متر بر دقیقه بیان میشود، اما سرعت بالاتر لزوماً به معنای خط بهتر نیست. برای مثال، یک خط با سرعت ۸۰ متر بر دقیقه ممکن است برای یک کارخانه مناسبتر از خطی با سرعت بالاتر باشد؛ زیرا عواملی مانند کیفیت محصول، پایداری فرآیند، میزان مصرف انرژی، هزینه قالبها و میزان استهلاک نیز اهمیت دارند.
هنگام بررسی ظرفیت تولید، بهتر است ظرفیت واقعی و قابل استفاده خط را در شرایط کاری موردنظر بررسی کنید، نه فقط حداکثر سرعت اعلامشده توسط سازنده. همچنین باید مشخص شود که خط در سرعت موردنظر، چه میزان ثبات در قطر و کیفیت سطح مفتول ایجاد میکند.
۳. تعداد مراحل کشش و ساختار خط
تعداد مراحل کشش باید بر اساس قطر ورودی و خروجی، جنس مفتول و میزان کاهش قطر تعیین شود. کاهش بیش از حد قطر در یک مرحله میتواند باعث افزایش نیرو، تولید حرارت و ایجاد مشکلاتی در فرآیند کشش شود. به همین دلیل کاهش قطر معمولاً در چند مرحله انجام میشود.
در هنگام خرید باید مشخص شود که خط موردنظر دارای چه تعداد درام کشش است و طراحی آن برای چه محدودهای از مفتولها قابل انجام است. همچنین نوع انتقال نیرو بین درامها و نحوه کنترل سرعت هر بخش اهمیت زیادی دارد. هماهنگی مناسب بین مراحل مختلف کشش، از ایجاد تنشهای ناخواسته و مشکلاتی مانند پارگی مفتول جلوگیری میکند.
۴. سیستم بازکننده کلاف
یکی از بخشهایی که گاهی هنگام خرید کمتر مورد توجه قرار میگیرد، سیستم بازکننده کلاف مفتول است.
کلاف باید به شکل یکنواخت و بدون ایجاد ضربه یا گره وارد خط شود. اگر سیستم بازکننده عملکرد مناسبی نداشته باشد، حتی یک خط کشش باکیفیت نیز نمیتواند عملکرد مطلوبی ارائه دهد. در خطوط صنعتی، استفاده از تجهیزات مناسب برای باز کردن کلاف، بهخصوص برای کلافهای سنگین، میتواند فرآیند تغذیه را سادهتر کرده و ایمنی اپراتور را نیز افزایش دهد. برای نمونه، در خطوط صنعتی میتوان از سیستمهای هیدرولیکی برای جابهجایی و قرار دادن کلاف استفاده کرد.
۵. پوستهزدایی و آمادهسازی سطح مفتول
اگر مفتول ورودی دارای پوسته اکسیدی باشد، آمادهسازی سطح آن پیش از کشش اهمیت زیادی دارد.
وجود پوسته روی سطح مفتول میتواند باعث افزایش استهلاک قالبها، کاهش کیفیت سطح محصول و ایجاد مشکلاتی در فرآیند کشش شود. به همین دلیل در هنگام خرید خط باید بررسی کنید که آیا دستگاه دارای واحد پوستهزدایی و آمادهسازی مفتول است یا خیر. نوع سیستم پوستهزدایی باید بر اساس جنس مفتول، قطر آن و کیفیت سطح موردنیاز انتخاب شود.
۶. سیستم روانکاری
روانکاری یکی از عوامل مهم در فرآیند کشش سرد است. کاهش اصطکاک بین مفتول و قالب باعث کنترل بهتر دما، کاهش استهلاک قالب و بهبود کیفیت سطح محصول میشود. بنابراین در زمان خرید باید به نوع سیستم روانکاری و نحوه تأمین و کنترل ماده روانکار توجه شود.
سیستم روانکاری مناسب علاوه بر افزایش عمر قالب، میتواند به پایداری فرآیند و کاهش هزینههای نگهداری کمک کند.
۷. سیستم کنترل PLC و HMI
خط کشش مفتول یک مجموعه چندبخشی است و هماهنگی میان قسمتهای مختلف آن اهمیت زیادی دارد. به همین دلیل سیستم کنترل یکی از بخشهای کلیدی دستگاه محسوب میشود. استفاده از PLC و HMI امکان کنترل و پایش پارامترهای مختلف خط را فراهم میکند. اپراتور میتواند اطلاعاتی مانند سرعت خط، وضعیت موتورها، خطاها و پارامترهای عملیاتی را از طریق پنل کنترل مشاهده و تنظیم کند.
وجود سیستم کنترل مناسب همچنین عیبیابی را سادهتر میکند و باعث میشود اپراتور بتواند وضعیت خط را با سرعت بیشتری بررسی کند.
۸. موتور، گیربکس و سیستم انتقال قدرت
در هنگام خرید خط کشش، تنها توان موتور اصلی را بررسی نکنید. کیفیت موتور، گیربکس، سیستم انتقال نیرو و نحوه کنترل سرعت همگی اهمیت دارند. برای مثال استفاده از اینورتر میتواند امکان کنترل بهتر سرعت موتور را فراهم کند و به تنظیم فرآیند متناسب با نوع مفتول و محصول کمک کند.
همچنین باید از سازنده درباره برند و مشخصات تجهیزات اصلی، امکان تأمین قطعات یدکی و شرایط تعمیر و نگهداری سؤال کنید.
۹. مصرف انرژی خط کشش
هزینه انرژی در خطوط تولید صنعتی میتواند بخش قابلتوجهی از هزینههای جاری کارخانه باشد. بنابراین بهتر است هنگام مقایسه چند دستگاه، فقط قیمت اولیه را در نظر نگیرید. توان موتورهای اصلی و تجهیزات جانبی، نوع سیستم انتقال قدرت و راندمان کلی خط میتوانند بر مصرف انرژی تأثیر بگذارند.
در واقع قیمت خرید دستگاه تنها بخشی از هزینه واقعی مالکیت آن است و باید هزینههای انرژی، قالبهای کشش مفتول، تعمیرات و نگهداری را نیز در نظر گرفت.
۱۰. خدمات پس از فروش و تأمین قطعات
حتی بهترین خط کشش نیز به تعمیر و نگهداری دورهای نیاز دارد. بنابراین خدمات پس از فروش یکی از مهمترین معیارهای خرید است.
قبل از خرید از سازنده درباره موارد زیر سؤال کنید:
- مدت و شرایط گارانتی
- تأمین قطعات یدکی
- آموزش اپراتور
- نصب و راهاندازی
- پشتیبانی فنی
- تأمین قالبهای کشش مفتول و قطعات مصرفی
- زمان پاسخگویی در صورت بروز مشکل
دستگاهی که قطعات آن بهراحتی تأمین نمیشود، ممکن است در زمان خرابی باعث توقف طولانی خط تولید و افزایش هزینههای کارخانه شود.
۱۱. خط کشش را بر اساس محصول نهایی انتخاب کنید
یکی از اشتباهات رایج در خرید خط کشش این است که دستگاه بر اساس ظرفیت یا قیمت انتخاب شود، بدون اینکه محصول نهایی بهطور دقیق مشخص شده باشد.
برای انتخاب صحیح باید ابتدا مشخص کنید قرار است چه محصولی تولید شود؛ برای مثال:
- مفتول مورد استفاده در مش
- مفتول ساختمانی
- مفتول صنعتی
- مفتول با استحکام بالا
- مفتول مورد استفاده در تولید سیم و محصولات فلزی
هرکدام از این محصولات ممکن است به شرایط متفاوتی برای کشش، سرعت و آمادهسازی سطح نیاز داشته باشند.
۱۲. قیمت خط کشش مفتول
قیمت خط کشش به عوامل متعددی مانند ظرفیت تولید، تعداد مراحل کشش، قطر مفتول، تجهیزات جانبی، سیستم کنترل، نوع موتور و گیربکس و سطح اتوماسیون بستگی دارد. به همین دلیل اعلام یک قیمت ثابت برای همه خطوط منطقی نیست.
هنگام مقایسه قیمتها، بهتر است بررسی کنید که هر پیشنهاد شامل چه تجهیزاتی است. ممکن است دو خط با قیمت متفاوت ارائه شوند اما یکی از آنها تجهیزات جانبی بیشتری داشته باشد.
جمعبندی
خرید خط کشش مفتول یک سرمایهگذاری بلندمدت است و انتخاب آن باید بر اساس نیاز واقعی خط تولید انجام شود. قطر مفتول ورودی و خروجی، ظرفیت تولید، تعداد مراحل کشش، سیستم بازکننده کلاف، پوستهزدایی، روانکاری، سیستم کنترل، موتور و گیربکس، مصرف انرژی و خدمات پس از فروش از مهمترین مواردی هستند که باید قبل از خرید بررسی شوند.
بهترین راه برای انتخاب دستگاه، ارائه مشخصات دقیق محصول و ظرفیت موردنظر به سازنده و دریافت یک پیشنهاد فنی متناسب با نیاز کارخانه است.
ماشینسازی سپهر با طراحی و ساخت تجهیزات خطوط تولید مفتول، امکان طراحی خط کشش متناسب با قطر مفتول، ظرفیت تولید و مشخصات محصول نهایی را فراهم میکند. در صورت مشخص بودن قطر مفتول ورودی، قطر خروجی و ظرفیت تولید موردنظر، میتوان ساختار خط و تجهیزات موردنیاز را دقیقتر تعیین کرد.
