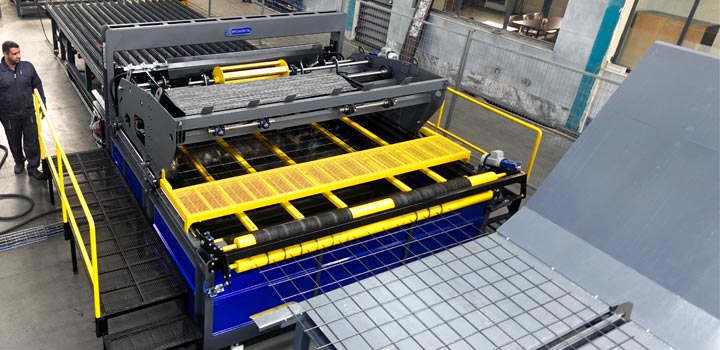

تجهیزات مورد نیاز برای تولید مش جوشی
تجهیزات مورد نیاز برای تولید مش جوشی
اگر تصمیم گرفتهاید وارد حوزه تولید مش جوشی شوید، احتمالاً اولین سوالی که ذهنتان را درگیر کرده این است: دقیقاً چه دستگاههایی لازم دارم؟
پاسخ این سوال به عواملی مانند مقیاس تولید، نوع مش (ساختمانی، حصاری یا صنعتی)، قطر مفتول و بودجه سرمایهگذاری بستگی دارد. با این حال، یک خط تولید مش جوشی، چه کوچک باشد و چه صنعتی، معمولاً از چند بخش اصلی تشکیل میشود که هرکدام نقش مشخصی در آمادهسازی مواد اولیه، جوشکاری و آمادهسازی محصول نهایی دارند.
در این مقاله با مهمترین تجهیزات مورد نیاز برای تولید مش جوشی و نقش هرکدام در خط تولید آشنا میشویم.
همه چیز از مفتول شروع میشود

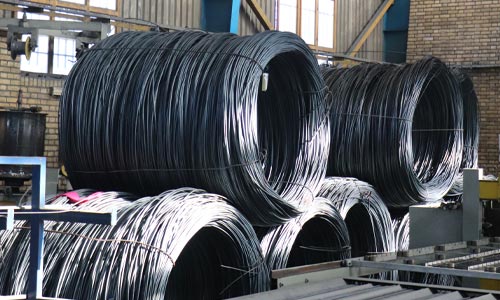

قبل از اینکه به سراغ دستگاه مش باف (دستگاه تولید مش جوشی) برویم، باید از ماده اولیه شروع کنیم. مفتول فولادی معمولاً بهصورت کلاف وارد کارخانه یا کارگاه میشود و به دلیل شکل کلافی، حالت پیچیده و خمیده دارد.
برای استفاده از این مفتول در فرآیند تولید مش، ابتدا باید آن را با دستگاه کلاف بازکن (هاسپل) باز کرد و سپس از دستگاه صافکن مفتول، عبور داد تا به مفتولی کاملاً مستقیم و یکنواخت تبدیل شود. اگر قطر مفتول اولیه بیشتر از قطر مورد نیاز برای تولید مش باشد، مرحله دیگری نیز به خط اضافه میشود: کشش مفتول.
در فرآیند کشش، مفتول از قالبهای مخصوص (دوزه) عبور داده میشود تا قطر آن کاهش پیدا کند و به اندازه مورد نظر برسد. در نتیجه، مفتولی با قطر مشخص و مناسب برای ورود به دستگاه مش باف به دست میآید.
این تفاوت در طراحی خط تولید اهمیت زیادی دارد؛ زیرا مادهای که وارد فرآیند جوش مش میشود باید از نظر قطر، صافی و یکنواختی شرایط مناسبی داشته باشد. به همین دلیل، کیفیت آمادهسازی مواد اولیه مستقیماً بر کیفیت مش جوشی تاثیر میگذارد. مفتولی که صاف یا یکنواخت نباشد، میتواند در فرآیند تغذیه و جوشکاری مشکل ایجاد کند و روی کیفیت مِش نهایی اثر بگذارد.

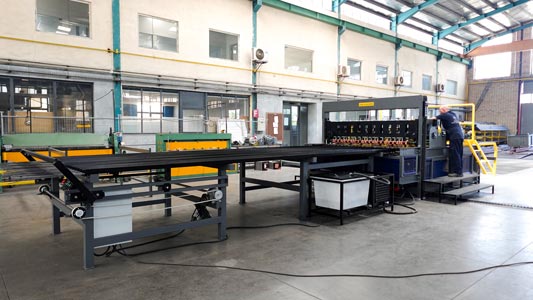

قلب خط تولید مش: دستگاه مش باف
بعد از آمادهسازی مفتول، به مهمترین بخش خط تولید مش جوشی میرسیم: دستگاه مش باف.

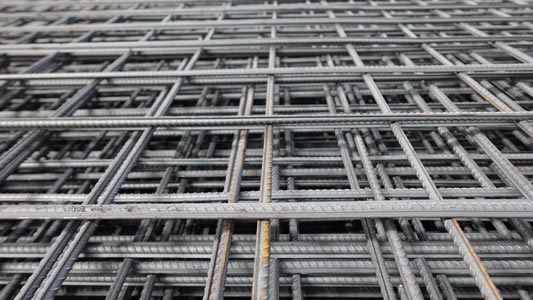

این دستگاه مفتولهای طولی و عرضی را با فاصلههای مشخص وارد ناحیه جوشکاری کرده و در نقاط تقاطع، آنها را به یکدیگر متصل میکند. نتیجه این فرآیند، شبکهای منظم از مفتولها است که به آن مش جوشی گفته میشود.
دستگاههای مش باف را میتوان با توجه به میزان اتوماسیون و ظرفیت تولید، در مدلها و پیکربندیهای مختلف طراحی کرد. بهطور کلی، انتخاب دستگاه به حجم تولید، قطر مفتول، عرض مش و ابعاد چشمه مورد نیاز بستگی دارد.
در ساختار دستگاه مش باف، چند بخش اصلی نقش مهمی دارند:

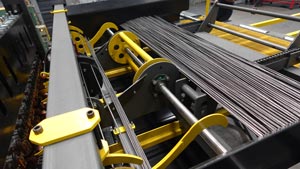

سیستم تغذیه مفتول طولی و عرضی
این سیستم وظیفه دارد مفتولهای طولی و عرضی را با سرعت و فاصله مشخص وارد دستگاه کند. دقت تغذیه مستقیماً روی ابعاد چشمه مش و نظم شبکه تاثیر میگذارد.

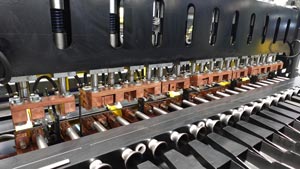

الکترودهای جوش مقاومتی
در نقاط تقاطع مفتولها، الکترودها فرآیند جوشکاری مقاومتی را انجام میدهند. جریان الکتریکی از محل اتصال عبور کرده و با ایجاد حرارت، شرایط لازم برای اتصال مفتولها را فراهم میکند.

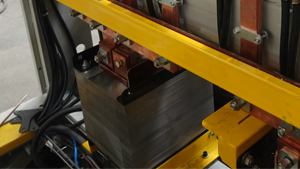

ترانسفورماتور جوش
ترانسفورماتور وظیفه تامین جریان مورد نیاز فرآیند جوش مقاومتی را بر عهده دارد. مشخصات سیستم جوش باید متناسب با قطر مفتول و ظرفیت تولید دستگاه انتخاب شود.

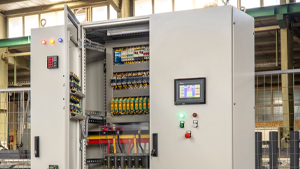

سیستم کنترل PLC و HMI
در دستگاههای مدرن، PLC و HMI نقش مرکز کنترل دستگاه را دارند. پارامترهایی مانند سرعت تولید، تنظیمات جوش و سایر فرآیندهای دستگاه از طریق سیستم کنترل مدیریت میشوند.
به همین دلیل، سیستم کنترل مناسب میتواند نقش مهمی در افزایش دقت تولید، کاهش خطای اپراتور و بهبود بهرهوری خط تولید مش داشته باشد.
بعد از جوش؛ برش و آمادهسازی مش
پس از تولید و جوشکاری شبکه، مش جوشی معمولاً در ابعاد استاندارد عرضه میشود. برای مثال، برگ مش ۲×۶ متر یکی از ابعاد رایج در تولید و عرضه مش است. با این حال، بسته به نیاز پروژه یا سفارش مشتری، ممکن است برگ مش به ابعاد دیگری برش داده شود یا لبههای آن نیاز به اصلاح و مرتبسازی داشته باشند.

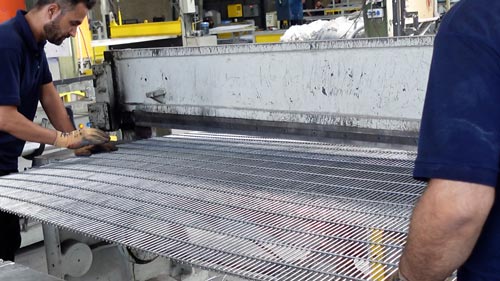

برش برگ مش
در صورتی که ابعاد متفاوتی از برگ استاندارد مورد نیاز باشد، میتوان برگ مش را به اندازه موردنظر برش داد. برای مثال، یک برگ مش ۲×۶ متر ممکن است بنا بر سفارش مشتری به دو برگ ۲×۳ متر تبدیل شود.
بنابراین، استفاده از تجهیزات برش به مشخصات محصول نهایی و نیاز پروژه بستگی دارد و بخشی از فرآیند آمادهسازی مش محسوب میشود، نه الزاماً یک مرحله ثابت در تمام خطوط تولید.
اصلاح سرشاخه مش
در برخی موارد، در لبههای مش، قسمتهایی از مفتول بهصورت اضافه باقی میمانند که به آن سرشاخه مش گفته میشود. اگر محصول نهایی به لبههای مرتب و یکدست نیاز داشته باشد، این قسمتها باید اصلاح شوند.

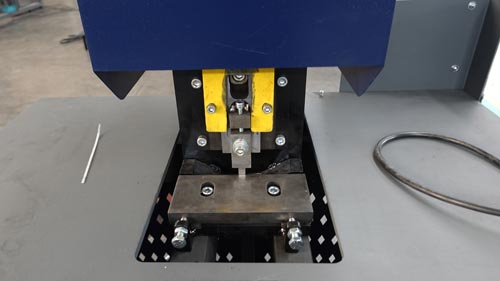

برای این کار از دستگاه لبهزن مش استفاده میشود. این دستگاه سرشاخههای مش را برش داده و لبههای برگ مش را مرتب و یکدست میکند.
در نتیجه، تجهیزات مورد استفاده پس از مرحله جوشکاری، با توجه به ابعاد نهایی، نوع کاربرد و نحوه عرضه مش انتخاب میشوند و ممکن است بسته به سفارش، تنها به برش برگ یا اصلاح سرشاخههای مش نیاز باشد.
تجهیزات تکمیلی خط تولید مش جوشی
خط تولید فقط به دستگاه جوش و تجهیزات برش محدود نمیشود. بسته به نوع محصول و ظرفیت کارخانه، تجهیزات دیگری نیز میتوانند به خط اضافه شوند.

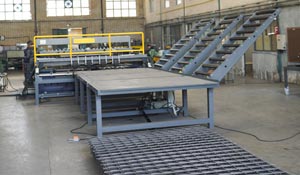

سیستم انباشت و چیدمان
پس از تولید و برش، صفحات مش باید بهصورت منظم جمعآوری و روی یکدیگر قرار بگیرند. سیستم انباشت و چیدمان مش این فرآیند را سادهتر کرده و در خطوط با ظرفیت بالا میتواند نیاز به جابهجایی دستی را کاهش دهد.

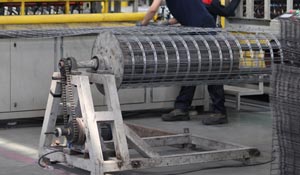

دستگاه رولکن مش
اگر محصول نهایی بهصورت رول عرضه شود، به تجهیزات مناسب برای رول کردن مش نیاز خواهید داشت. این تجهیزات باید متناسب با ابعاد، وزن و نوع مش انتخاب شوند.
زیرساختهای ضروری خط تولید مش
در کنار ماشینآلات اصلی، آمادهسازی زیرساختهای مناسب کارخانه نیز برای راهاندازی و عملکرد صحیح خط تولید اهمیت دارد.
آیا همه این تجهیزات برای تولید مش جوشی ضروری هستند؟
خیر. یکی از مهمترین نکات در زمان راهاندازی خط تولید این است که تجهیزات را بر اساس نیاز واقعی پروژه انتخاب کنید. برای مثال، اگر مفتول با قطر نهایی مورد نیاز خریداری شود، ممکن است نیازی به خط کشش مفتول نداشته باشید. همچنین در یک کارگاه با ظرفیت تولید محدود، استفاده از تمام تجهیزات اتوماتیک جمعآوری و بستهبندی ممکن است از نظر اقتصادی توجیه نداشته باشد.
در مقابل، برای یک کارخانه صنعتی با ظرفیت تولید بالا، اتوماسیون بیشتر میتواند به افزایش سرعت تولید، کاهش نیروی انسانی و بهبود بهرهوری کمک کند. بنابراین، نمیتوان یک نسخه ثابت برای تمام خطوط تولید مش جوشی ارائه کرد.
برای انتخاب تجهیزات تولید مش جوشی به چه عواملی توجه کنیم؟
پیش از خرید دستگاه تولید مش جوشی، بهتر است چند پارامتر اصلی مشخص شود:
نوع مش: ابتدا مشخص کنید قصد تولید چه نوع مشی را دارید؛ مش ساختمانی، مش حصاری یا مش صنعتی. نوع محصول روی انتخاب دستگاه و تجهیزات جانبی تاثیر دارد.
قطر مفتول: محدوده قطر مفتول مورد استفاده یکی از مهمترین مشخصات فنی دستگاه مشباف است. دستگاه باید متناسب با قطر مفتول مورد نیاز شما انتخاب شود.
ابعاد چشمه: فاصله مفتولهای طولی و عرضی و در نتیجه ابعاد چشمه باید از ابتدا مشخص باشد. قابلیت تنظیم ابعاد چشمه یکی از معیارهای مهم هنگام مقایسه دستگاههای مشباف است. دستگاه مشباف سپهر قابلیت تولید مش با چشمههای متغیر را دارد و امکان تنظیم ابعاد چشمه متناسب با مشخصات و نیاز محصول نهایی فراهم است.
عرض مش: یکی از مشخصات مهم هنگام انتخاب دستگاه، امکان تولید مش با عرض موردنیاز است. بنابراین پیش از خرید، ابعاد محصول نهایی و بهویژه عرض مش باید مشخص شود تا دستگاه متناسب با نیاز تولید انتخاب شود.
ظرفیت تولید: اگر هدف شما تولید انبوه است، باید دستگاهی با سرعت و سطح اتوماسیون متناسب با ظرفیت مورد نظر انتخاب شود. برای تولید محدود، ممکن است یک دستگاه سادهتر و اقتصادیتر گزینه مناسبتری باشد.
میزان اتوماسیون: سطح اتوماسیون روی قیمت دستگاه، تعداد اپراتورها و بهرهوری خط تاثیر میگذارد. بنابراین بهتر است میزان اتوماسیون بر اساس ظرفیت واقعی تولید انتخاب شود، نه صرفاً بر اساس امکانات بیشتر.
جمعبندی
راهاندازی خط تولید مش جوشی فقط به خرید دستگاه مش باف محدود نمیشود. این خط میتواند از بخشهای مختلفی شامل آمادهسازی مفتول و میلگرد، دستگاه جوش مش، تجهیزات برش، سیستم انباشت و چیدمان، کنترل کیفیت و زیرساختهایی مانند برق، خنککاری و هوای فشرده تشکیل شود.
مهمترین تجهیزات مورد نیاز برای تولید مش جوشی عبارتاند از: دستگاه بازکن کلاف مفتول، تجهیزات صافکاری و آمادهسازی مفتول، خط کشش مفتول در صورت نیاز، دستگاه جوش مش، تجهیزات برش، سیستم انباشت و چیدمان، دستگاه رولکن در صورت تولید مش رولی، تجهیزات کنترل کیفیت، سیستم برق و کنترل، سیستم خنککاری، کمپرسور هوا و تجهیزات پنوماتیک
پیش از هرگونه سرمایهگذاری، ابتدا نوع مش، قطر مفتول، ابعاد چشمه، عرض مش و ظرفیت تولید را مشخص کنید. سپس بر اساس این اطلاعات، تجهیزات مورد نیاز خط را انتخاب کنید. این روش نهتنها از خرید تجهیزات غیرضروری جلوگیری میکند، بلکه باعث میشود خط تولید از ابتدا متناسب با نیاز واقعی کسبوکار شما طراحی شود.
